ППУ изоляция труб

Трубы в ППУ изоляции – это конструкции, отличающиеся высоким уровнем сохранения энергии при транспортировке горячих веществ. Пенополиуретановая изоляция труб традиционно применяется на трубопроводных системах, к которым установлены повышенные требования к прочности, стойкости при перепадах температур, а также теплоизоляции. Чаще всего ППУ изоляция встречается на водоводах, поставляющих горячую воду и трубопроводах отопительных систем. Такая изоляция имеет бесспорную выгодную особенность – при прокладке труб в скорлупе ППУ нет необходимости подготавливать каналы.

Заводы, изготавливающие изоляцию-скорлупу для труб, используют спецустановки, работающие под высоким давлением, выстреливая заливку основного компонента ППУ-изоляции. Четкая работа позволяет достичь наилучшей адгезии, учитывая то, что данный тип изоляции изначально отличался высокими ее показателями. Трубы стальные в ппу изоляции, которые реализует "ТК-Рапид" отвечают установленным стандартам, контролирующим качество изоляционных материалов и их механические свойства. В поставку продукции обязательно включаются сертификаты и иные паспортирующие документы, позволяющие использовать наши трубы в скорлупе при монтаже теплотрасс магистрального и внутригородского назначения.

Трубы в ППУ изоляции, производство которых осуществляется в соответствии государственным и международным стандартам, имеют самый низкий процент теплопотерь и предназначены для непрерывной эксплуатации в течение 25-30 лет и более (срок зависит от уровня агрессивности среды и регулярности проведения профилактических работ).

Прайс на трубы в ППУ изоляции. Цена за погонный метр

Стоимость изоляции ППУ будет напрямую зависеть от диаметра трубы и необходимого объема продукции. На нашем сайте вы можете сразу купить трубы в ППУ изоляции либо заказать изоляцию из пенополиуретана для приобретенных ранее труб. Оставьте свой запрос и мы рассчитаем цену в самые короткие сроки.

Диаметр трубы, мм Цена за 1 м.п. изоляции, руб
159 уточнить стоимость
219 уточнить стоимость
273 уточнить стоимость
325 уточнить стоимость
377 уточнить стоимость
426 уточнить стоимость
530 уточнить стоимость
630 уточнить стоимость
720 уточнить стоимость
820 уточнить стоимость
920 уточнить стоимость
1020 уточнить стоимость
1220 уточнить стоимость

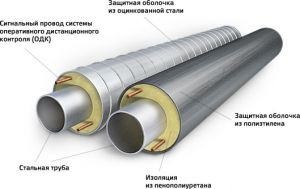

Описание трубы с наружной пенополиуретановой изоляцией

Трубопроводы в изоляции ППУ – это, по сути, труба размещенная в другой трубе. Послойно получаемую конструкцию можно описать так: стальная труба, далее пенополиуретановый слой и, наконец, внешняя оболочка – та самая вторая труба-кожух либо полиэтиленовый слой. Для простоты контроля за исправностью и герметичностью изолированной части трубопровода в слой ППУ-скорлупы монтируют кабель ОК, что позволяет дистанционно с помощью отслеживающих приборов фиксировать любые изменения на проблемных участках и ликвидировать аварии в кратчайшие сроки.

Эффективность изоляции-скорлупы в цифрах

На трубном рынке уже давно общепризнан факт, что теплоизоляция ППУ – это наиболее действенный способ добиться сохранения энергоресурсов. Большинство частных и государственных предприятий, занимающихся транспортировкой различных сред посредством трубопроводных сетей, модернизировали свою "транспортную линию", заменив трубы со старой изоляцией на трубы стальные в ППУ. Ниже перечислены основные причины, побудившие их поступить именно так:

  • Срок службы трубопровода в изоляции ППУ увеличивается в три раза: с 8-10 лет (при условии использования традиционных прокладочных материалов, некогда популярных в системе ЖКХ и периодически встречающихся до сих пор) до 30 лет регулярного использования, а это тридцать циклов заморозок-разморозок.
  • Асбестовая и минватная изоляция упускают 30-40% тепла, а учитывая протяженность городской сети трубопроводов, цена таких теплопотерь будет исчисляться миллионами. Для ППУ-изоляции, согласно установленным нормативам, теплопотери не могут превышать 2-4%.
  • Капитальный и аварийный ремонт будут требоваться гораздо реже, соответственно порядка 30% человекочасов удастся сэкономить.
  • Эксплуатация трубопровода потребует в 9 раз меньше финансовых затрат, своевременно обнаруженную протечку удастся ликвидировать минимум в три раза дешевле.
  • Прокладка новых теплотрасс, используя трубы с ППУ-изоляцией, осуществляется в 3-4 раза быстрее, используя те же трудовые ресурсы.

Стальная труба в ППУ изоляции – это сочетание современных технологий, направленных на повышение безопасности эксплуатации трубной продукции и сокращение потерь энергии. Еще одно преимущество ППУ труб, которое невозможно перевести в численный эквивалент – технология изоляции скорлупами требует обязательное соблюдение нормативов СНиП, таким образом, ваши подрядчики не смогут сэкономить на качестве продукции – в продажу поступает только продукт, получивший обязательную сертификацию. Постоянный контроль качества со стороны закона обеспечит бесперебойную работу готового изделия в рамках допустимых отклонений.

Таким образом, можно легко отметить, что стоимость ППУ трубы значительно ниже той суммы, которую ее использование поможет сэкономить.

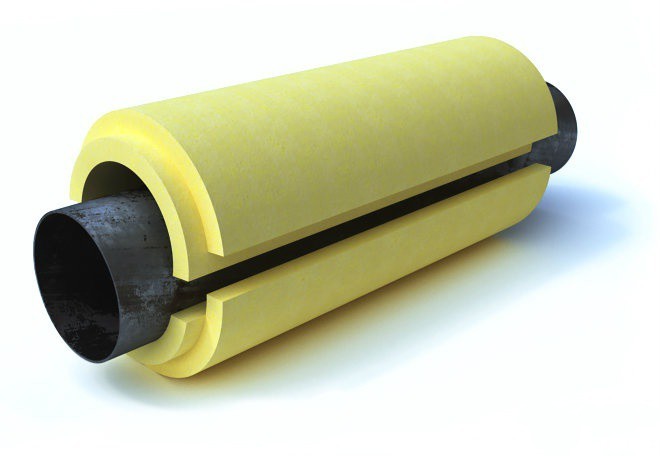

Уникальность материала изоляции-скорлупы для труб

Пенополиуретан – недорогой универсальный материал, активно использующийся в качестве утеплителя во всех возможных производственных сферах. Виды материала имеющие высокую гибкость известны под названием "поролон", другой известный подвид полиуретана – монтажная пена, жёсткие пенополиуретаны с закрытой клеточной структурой используются в качестве утеплителей при сооружении стен жилых домов.

Все разновидности материала обладают рядом неоспоримых преимуществ:

  • малый вес – обладая наилучшими теплоизоляционными показателями, трубопроводы в изоляции ППУ весят немногим больше, чем неизолированные трубы.
  • ударопрочность – материал "скорлупы" амортизирует (пружинит) при физическом воздействии.
  • абсолютная износостойкость – ППУ изоляция не реагирует ни на какие органические растворители. При необходимости, удалить ее будет возможно исключительно механически.
  • Обработка любым способом.
  • Органика не выживает на материале, что гарантирует защиту от плесени и грибка, что в свою очередь, позволит предотвратить гниение оболочки.
  • Для нефтегазовой промышленности особо востребована ППУ изоляция. Цена такого спроса – абсолютная негорючесть материала.
  • высокая адгезия – не требуется создавать дополнительных "соединительных" прослоек между поверхностью трубы и самой изоляцией.

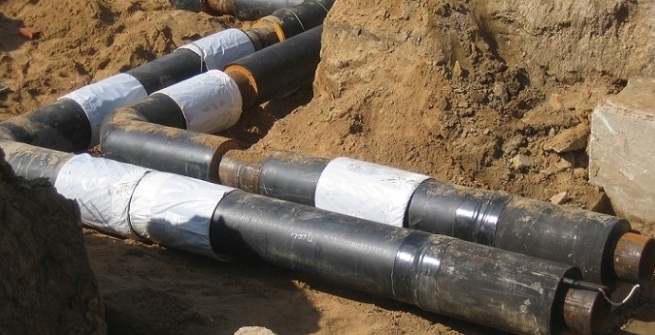

Область применения трубы стальной в ППУ изоляции

Наиболее широкое распространение представленный тип труб получил в организации трубопроводных сетей и магистралей, транспортирующих горячую воду. Трубопроводы отопления, переведенные на ППУ-изоляцию, позволяют обеспечить бесперебойную работу сетей с учетом резких перепадов температур и промерзания воздуха в пределах рабочей среды до критических -40С.

Еще одна крупная производственная сфера, в которой применяется труба в пенополиуретановой скорлупе – нефтегазовая отрасль. Трубы в такой изоляции удобны тем, что могут прокладываться не только над землей, но и прекрасно функционируют при подземной прокладке.

На некоторых предприятиях, работающих с химически активными веществами, использование труб с ППУ-изоляцией – цена безопасности окружающей среды и сотрудников самого предприятия.

Монтаж скорлупы ППУ на трубу

Пенополиуретановые скорлупы разработаны согласно требованиям стандарта ТУ 5768-001-49693977-2003 и используются для теплоизоляции стальных труб различного назначения. Труба должна соответствовать требованиям: диаметр изделия от 25 до 1220 мм; транспортируемое вещество, в среднем, имеет температуру в диапазоне от -50ºС до +150ºС.

  1. Перед началом монтажа изолирующего материала, согласно нормативам, необходимо провести осмотр и тестирование трубы на наличие коррозийного налета, а также загрязнений любого рода. Этим этапом можно пренебречь, если труба отправляется на изоляцию непосредственно с производственного стана.
  2. ППУ изоляция может осуществляться только специализированными предприятиями, имеющими доступ для осуществления подобных работ. В ином случае, изоляция не будет сертифицирована и не сможет эксплуатироваться нигде, кроме как у частных лиц для личных нужд. Процесс производится строго в согласовании с требованиями СНиП и иным нормативным установкам.
  3. Перед основным монтажом необходимо произвести так называемую "примерку", что позволит подогнать скорлупу под особенности геометрии конкретной трубы.
  4. На функционирующий трубопровод, ЦПУ-изоляция монтируется, начиная с отводов.
  5. Две части скорлупы крепятся таким образом, чтобы одна из них располагалась в нижней части трубы, а вторая в верхней, образуя, тем самым стыковочный горизонтальный продольный замок, соединяемый временно при помощи ремней, снабженных храповым механизмом.
  6. Исключение утечек тепла из поперечных стыков сегментных труб обеспечивается специальной схемой смещения поперечных швов скорлуп, принцип схож со стандартной кирпичной кладкой. Такой монтаж скорлупы на трубу возможен в случае, если изделие имеет внутренний диаметр не более 820 мм. Для ТБД диаметром от 820 мм из трех сегментов скорлупы два нижних смещаться не будут.
  7. Стяжка сегментов скорлупы производится до полного исключения перекосов. Бандажи устанавливаются в сочетании не менее двух на один погонный метр. Бандаж не только фиксирует идеальное положение элементов на данный момент, но и не дает деформироваться (чаще – загибаться) сегментам в процессе усадки.
  8. При подземной прокладке существует два стандарта крепления бандажей: в местах, где труба не защищена от подземных вод и проникновения осадков бандажи крепятся на каждый шов (при этом толщина каждого бандажа составляет не менее 30 мм), на участках, где трубопровод защищен от воздействия окружающей среды, возможна установка узких бандажей (порядка 10 мм).
  9. Вертикальные стыки до установки бандажных систем временно скрепляются специальным клеем.
  10. Если при стягивании остаются зазоры стыков более 10 мм, их необходимо заполнять. Для этого используется крошка ППУ или монтажная пена.
  11. СНиП 2.04.14-88 регламентирует физические характеристики защитного слоя, необходимого для монтажа ППУ труб, функционирующих на поверхности и требующих защиты от воздействия ультрафиолета и неизбежного физического воздействия элементов внешней среды.
